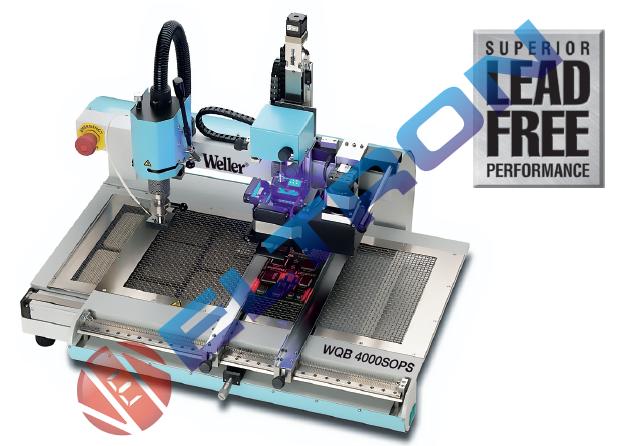

WQB4000SOPS Estação de Retrabalho BGA - 2300W weller

Características e Benefícios:
A unidade WQB 4000SOPS traz a linha de retrabalho BGA da Weller a um patamar superior. Um conceito de design bem concebido combina
confiabilidade e controle de processo, com soluções tecnicamente maduras. Para retrabalho em placas de circuito com componentes BGA/LGA/
SMD, é importante o aquecimento por completo do conjunto, a fim de evitar danos como delaminações, superaquecimento em áreas específicas
etc. Pensando nisso a Weller desenvolveu um sistema de aquecimento com preheaters infravermelhos de 2-Zonas, bocais para reflow com sensores
nas extremidades para correta leitura das temperaturas práticas e máximo controle do processo feito por sensores que podem ser posicionados
em pontos críticos do compontente, reduzindo tempo de exposição da placa e promovendo um retrabalho com confiabilidade e precisão. A estação
de retrabalho simula até 8 steps para soldagem / dessoldagem / resfriamento e múltiplas configurações podem ser salvas no PC, possibilitando
repetições de processos com facilidade e rastreabilidade.
Uma das principais inovações da estação está no novo sistema de posicionamento de componentes feito por câmera, utilizando tecnologia de
transferência digital de dados em tempo real, via interface IEEE 1394a. A lente dividida tipo split com precisão telecêntrica produz uma imagem
sem distorção, com profundidade de foco. A câmera trabalha com sobreposição de imagens, separadas por cores, trabalhando nos eixos X,Y e Teta,
possibilitando um alinhamento perfeito entre a placa de circuito e os terminais do BGA.

Contém:
• Sistema de retrabalho com unidade de ar quente, preheater e unidade de controle eletrônica e pneumática.
• Irradiação por Infravermelho de 1600W.
• Unidade de posicionamento com câmera digital e Lente Split (dividida).
• Suporte para PCB com ajuste fino nos eixos X e Y.
• Sensor de temperatura PT100.
• Ferramentas para troca dos bocais.
• Termopar tipo K 0,1mm.
• Pick up com diâmetro de 4,5 e 10,0mm (10 pc).
• Software para controle da WQB 4000.
• Cabo USB.
• Ferramenta para calibração.
• Mangueira de conexão para ar comprimido (2m).
• Manual de instruções.
• Dimensões máximas para PCB 450 x 500mm.
