- Display: LCD de 5.7 polegadas
- Resolução do Display: 320 pixels horizontal por 240 pixels vertical
- Contraste: Ajustável
- Intensidade da Iluminação do Display: 300 nit
- Largura de Banda de 100MHz / 2 Canais
- Taxa máxima de amostragem real de 1GS/s para um canal e taxa de amostragem equivalente de 25GS/s por canal
- Sofisticada função de janela de expansão para analisar detalhes da forma de onda e ter uma visão geral precisa
- Função de ajuda
- Tecla de atalho para disparo único - Single
- Modo julgamento:Verifica um sinal de entrada qualquer com uma faixa padrão e envia um sinal de saída via conector BNC
- Medição automática do traço do cursor
- FFT Integrado
- Menus de funções e ajuda em vários idiomas, inclusive em português
- Menu e sistema de ajuda Multilíngue
- Gravação de forma de onda, configurações e restauração
- Gravação e reprodução de até 1000 telas sequenciais
- Interface USB Client e Host
- Ambiente de Operação: 0ºC~40ºC (<= 95±5% RH @ +10~30°C / <= 75±5% RH @ +30~+40°C)
- Ambiente de armazenamento: -20°C~+60°C
- Uso Interno
- Altitude de Operação: < 3000m
- Altitude de Armazenamento: < 15000m
- Alimentação: Selecionável de 100V AC ~ 240V AC, com freqüência de 45Hz ~ 440Hz CAT II
- Consumo: Menor que 30VA
- Dimensões: 150(A) x 320(L) x 130(P)mm
- Peso: Aprox. 2.5kg

Aplicações
Instrumento portátil para situações onde funções especiais são necessárias, tais com memorização de formas de onda, medida de sinais com larga faixa de frequência, interface de comunicação com PC, cálculos matemáticos mais vançados como FFT, entre outras.

Segurança
Este instrumento está de acordo com a norma EN61010-1, Categoria II 600V. Como determinado pela a norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

Aquisição
- Taxa Máxima de Amostragem: 1GS/s para um canal (tempo real), 25GS/s por CH (equivalente)
- Valor médio: Quando os canais fazem N amostras simultaneamente, N é selecionável entre 2, 4, 8, 16, 32, 64, 128 e 256.

Matemática
Funções matemáticas múltiplas (incluindo Adição, subtração, multiplicação, divisão e inversão)
- FFT: Janelas Hamming, Blackman, Hanning e Retangular
- Pontos de Amostras para FFT: 1024 pontos

Vertical
- Conversão A/D: Resolução de 8-bit, dois canais amostrados simultaneamente
- Volts por Divisão: 2mV/DIV ~ 5V/DIV
- Faixa de Posicionamento: ±10 DIV
- Largura de Banda de Freqüência: DC ~ 100MHz
- Limite de largura de Banda Selecionável: 20MHz
- Resposta de Baixa Frequência: 10Hz (AC, -3dB)
- Canal de Entrada: CH1 e CH2
- Precisão do Ganho DC (em modo de média): ± 4% @ 2mV/DIV e 5mV/DIV; ± 3% @ 10mV/DIV ~ 5V/DIV
- Precisão da Medição DC (em modo de média): N <= 16: ± (4% x leitura + 0.1 div + 1mV) @ 2mV/DIV e 5mV/DIV; N > 16: ± (3% x leitura + 0.1 div + 1mV) @ 10mV/DIV ~ 5V/DIV
- Precisão de Medida para Diferença de Tensão: N > 16: ± (3% x leitura + 0.05 div)
- Tempo de Subida (No BNC, Típico): 3.5ns
- Acoplamento de Entrada: DC, AC, GND
- Impedância de Entrada: 1MOhms ± 2% em paralelo com 24pF ± 3pF
- Seleção de atenuação: 1X, 10X, 100X, 1000X
- Atraso Entre Canais: 150 pontos (Típico)
- Máxima Tensão de Entrada: 400V (DC + Pico AC,1 MOhms impedância de entrada)

Horizontal
- Faixa: 5ns/DIV ~ -50s/DIV
- Precisão: ±100ppm (qualquer tempo de intervalo m 1ms)
- Precisão de Medida para Intervalo de Tempo: Single: ±(1 amostragem de intervalo de tempo + 100ppm x leitura + 0.6ns); N > 16 : ±(1 intervalo de tempo de amostragem + 100ppm x leitura + 0.4ns)
- Interpolação da Forma de Onda: sen (x)/x
- Tamanho da Gravação Estática: 25k /canal único; 12.5k duplo canal
- Tamanho da Gravação Dinâmica: 2 x 512k pontos de amostragem
- Zoom: IN / OUT
- Modos: XY / YT
- Figura de Lissajous: ±3 graus

Tecla de Atalho
- AUTO SET: Vertical, Horizontal e Ajuste de Trigger
- RUN/STOP: Congela a forma de onda
- SINGLE SHOOT: Pressionando a tecla RUN STOP por mais que 3 segundos

Trigger
Sensibilidade do Trigger: <= 1DIV
- Faixa de Nível de Trigger: Interno: ± 5 DIV do centro da tela; EXT: ± 3V; EXT/5: ± 15V
- Precisão do Nível de Trigger (típico para tempo de subida ou descida <= 20ns): Interno: ± (0.3 div x V/div) (± 4 div do centro da tela); EXT: ± (6% valor padrão + 40mV); EXT/5: ± (6% valor padrão + 200mV)
- Capacidade do Trigger: Modo normal/ varredura, pretrigger/ trigger atrasado
- Holdoff: 100n~1.5s
- Configurar Nível para 50%: Frequências < 50Hz
- Modo: AUTO, NORMAL e SINGLE
- Acoplamento: DC, AC, GND
- Tipo: Borda, Pulso, Vídeo, Alternado
- Slope: + ou -
- Modo de Trigger de Pulso: Menor que, maior que, ou igual / pulso positivo, pulso negativo
- Largura de Pulso: 20ns – 10s
- Sensibilidade Trigger de Vídeo: Interno: 2 div pico-a-pico; EXT: 400mV; EXT/5: 2V
- Modo de Trigger de Vídeo: NTSC/PAL (1-525 linhas NTSC e 1-625 linhas PAL)
- Modo de Trigger de Alternado (CH1/CH2): Borda, pulso, vídeo

Menu
- Display: Tipo - Pontos, Vetores; Formato - XY, YT; Persistência: ON/OFF; Contraste - Ajustável
- Gravação Estática: 10 formas de onda (independente) / 200 formas de onda (USB)
- Gravação Dinâmica: 1000 formas de onda
- Gravação de Configurações: 10 configurações
- UTILITY: Permite acesso a auto calibração, gravação de sequências de formas de onda seleção idiomas e modificação da interface do display.
- Cursor: Tipo - Tensão, Tempo, Track; Fonte - CH1, CH2
- Aquisição: Amostragem; Média (Average): 2 ~ 256; Detecção de Pico
- Medida: Preshoot, Amplitude, Overshoot, Preshoot, Média, Pico a Pico, RMS, Alto, Baixo, Meio, Máximo, Mínimo, Freqüência, Período, Tempo Descida, Tempo Subida, Largura Positiva, Largura Negativa, Delay, Duty Positivo, Duty Negativo, Atraso.

Saída de Calibração
- Tensão de Saída: 3Vpp >= 1MOhms
- Frequência: 1kHz

Interface
- Cabo de Conexão: USB A-B

Software
- Software: DSO
- Requisitos: IBM ou PC Compatível; Windows 2000/XP/Vista (RAM 128Mb); CD-ROM 16x / Porta USB; Monitor SVGA ou Superior
- Idioma: Inglês
- Compatibilidade: Windows 2000/XP/Vista
- Funções Disponíveis: Gravação Estática de Formas de Onda; Gravação Dinâmica de Formas de Onda; Abertura de Arquivos Gravados Via Pen Drive; Impressão de Formas de Onda; Controle com Visualização Offline; Visualização da Forma de Onda Online; Medidas de Parâmetros Online
- Arquivos: Forma de Onda: *.dat; Forma de Onda: *.bmp (Somente via Pen Drive); Tabelas: *.xls (compatível com Excel)
- Impressão: Gráfico
- Capacidade de Registros Online: Limite de Registro: 1000 FO Dinâmico
- Protocolo de Comunicações: Não Disponível

Acessórios
1. Pontas de Prova (1 par)
2. Cabo de Alimentação (1 peça)
3. CD Rom com Manual de Instruções e Software (1 cópia)
4. Interface USB Cliente (1 porta)
5. Interface USB Host (1 porta)
6. Fusível (1 peça)
7. Cabo USB (1 peça)

Acessórios Opcionais / Reposição
Entre em contato conosco para obter peças de substituição, e acessórios opcionais para seu instrumento de medição. Utilize sempre acessórios originais Minipa.
01. Ponta de Prova LF-100A (100MHz / 10:1)
02. Ponta de Prova LF-300 (300MHz / 10:1)
03. Ponta de Prova LF-250S (250MHz / 100:1)
04. Certificado de Calibração

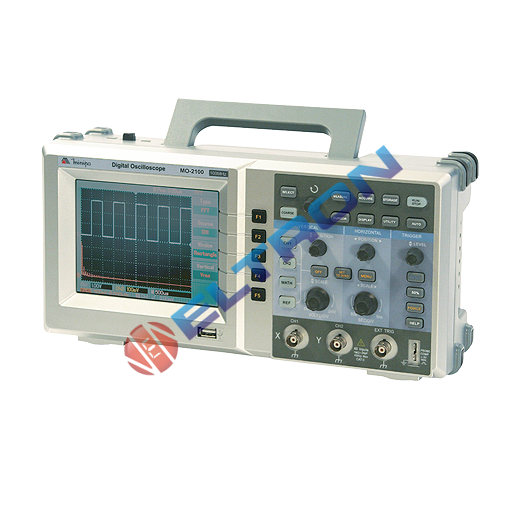

MO-2100
