· Display: LCD Mono de 5.7. (320 x 240)
· Largura de Banda de 25MHz / 2 Canais
· Taxa máxima de amostragem real de 250MS/s para um canal e taxa de amostragem equivalente de 25GS/s por canal
· Sofisticada função de janela de expansão para analisar detalhes da forma de onda e ter uma visão geral precisa
· Função de ajuda
· FFT
· Tecla de atalho para disparo único - Single
· Configuração automática do nível de gatilhamento para 50%
· Medição automática de 28 parâmetros de formas de onda
· Medição automática do traço do cursor
· Gravação e reprodução de até 1000 telas seqüenciais
· Menus de funções e ajuda em vários idiomas, inclusive em português
· Interface USB Client
· Interface RS-232
· Condição Ambiental para Garantir a Especificação: 10ºC~35ºC
· Ambiente de Operação: 0ºC~40ºC, <= 95±5% RH para +10~+30°C e <= 75±5% RH para +30~+40°C
· Uso Interno
· Alimentação: Selecionável de 100V AC ~ 240V AC, com freqüência de 45Hz ~ 440Hz (auto seleção)
· Consumo: Máximo 50W
· Segurança: EN61010 CAT I 1000V e CAT II 600V
· Dimensões: 150(A) x 320(L) x 130(P)mm
· Peso: Aprox. 2.6kg

APLICAÇÕES
Instrumento portátil para situações onde funções especiais são necessárias, tais com memorização de formas de onda, medida de sinais de muito baixa freqüência, interface de comunicação com PC, cálculos matemáticos mais avançados como FFT, entre outras.

SEGURANÇA
Este instrumento está de acordo com a norma EN61010-1, Categoria II 600V. Como determinado pela a norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

AQUISIÇÃO
· Taxa Máxima de Amostragem: 250MS/s para um canal (tempo real), 25GS/s por CH (equivalente)
· Memória de 1024kBytes para armazenamento de formas de onda e configurações

MATEMÁTICA
· Funções matemáticas múltiplas (incluindo Adição, subtração, multiplicação e divisão)
· FFT: Janelas Hamming, Blackman, Hanning e Retangular

VERTICAL
· Largura de Banda de Freqüência: DC ~ 25MHz
· Canal de Entrada: CH1 e CH2
· Volts por Divisão: 2mV/DIV ~ 5V/DIV
· Impedância de Entrada: 1MOhms ± 2% // 24pF ± 3pF
· Tempo de Subida Onda Quadrada: 14ns
· Precisão: ± 3% (2mV~5mV/DIV ± 4%)
· Acoplamento de Entrada: DC, AC, GND
· Máxima Tensão de Entrada: 400V (DC + Pico AC), AC < 1kHz

HORIZONTAL
· Faixa: 20ns/DIV ~ 50s/DIV
· Precisão: ±100ppm
· Tamanho da Gravação: 2.5kBytes
· Zoom: IN / OUT
· Holdoff: 100n~1.5s

TRIGGER
· Modo: AUTO, NORMAL e SINGLE
· Acoplamento: DC, AC, LF REJECT, HF REJECT
· Tipo: Borda, Vídeo, Largura Pulso
· Slope: + ou -
· Nível: Configuração manual ou automática para 50%
· Fonte: CH1, CH2, EXT, EXT/5, LINE e ALTERNADO
· Pré / Pós Trigger: Máximo 9 DIV / Máximo 1s ou 4 DIV
· Sensibilidade: <= 1DIV
· Sensibilidade Trigger de Vídeo
Interno - 2 DIV do centro da tela
EXT - 400mV
EXT/5 - 2V

TECLA DE ATALHO
· AUTO SET: Vertical, Horizontal e Ajuste de Trigger
· RUN/STOP: Congela a forma de onda
· SINGLE SHOOT: Pressionando a tecla RUN/STOP por mais que 3 segundos

MENU
· Display:
Tipo - pontos, vetores
Formato - XY, YT
Persistência: ON/OFF
Contraste - Ajustável
· SAVE / RECALL: 10 configurações e 10 formas de onda. Esta função permite salvar a forma de onda e configuração do estado atual do ambiente de trabalho e ser acessado pelo usuário. Permite também recarregar as configurações de fábrica
· UTILITY: Permite acesso a auto calibração, gravação de seqüencias de formas de onda seleção idiomas e modificação da interface do display.
· Cursor:
Tipo - Tensão, Tempo, Track
Fonte - CH1, CH2
· Aquisição:
Amostragem
Média (Average): 2 ~ 256
Detecção de Pico
· Medida: Preshoot, Amplitude, Overshoot, Média, Pico a Pico, RMS, Alto, Baixo, Meio, Máximo, Mínimo, Freqüência, Período, Tempo Descida, Tempo Subida, Largura Positiva, Largura Negativa, Delay, Duty Positivo, Duty Negativo

ACESSÓRIOS
1. Pontas de Prova (1 par)
2. Cabo de Alimentação (1 peça)
3. CD Rom com Manual de Instruções e Software (1 cópia)
4. Interface RS-232C (1 porta)
5. Interface USB Cliente (1 porta)
6. Fusível (1 peça)
7. Cabo USB (1 peça)

ACESSÓRIOS OPCIONAIS/REPOSIÇÃO
Entre em contato conosco para obter peças de substituição, e acessórios opcionais para seu instrumento de medição. Utilize sempre acessórios originais Minipa.
01. Ponta de Prova LF-300 (300MHz / 10:1)
02. Ponta de Prova LF-250S (250MHz / 100:1)
03. Ponta de Prova LF-150A (150MHz / 10:1 e 1:1)
04. Ponta de Prova LF-100A (100MHz / 10:1 e 1:1)
05. Ponta de Prova LF-60A (60MHz / 10:1 e 1:1)
06. Certificado de Calibração

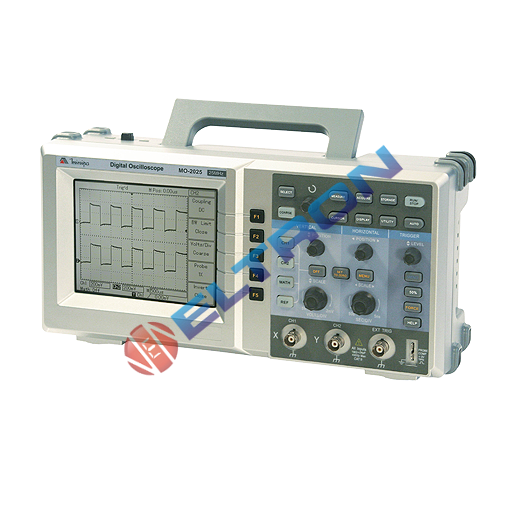

MO-2025
