- 100MHz.
- CRT 6 Polegadas e Alta Tensão de Aceleração 12kV.
- 2 Canais.
- Duplo Traço.
- Dupla Varredura.
- Delay Time e Hold Off.
- Vertical: 1mV/DIV ~ 5V/DIV.
- Horizontal: 5ns/DIV ~ 0,2s/DIV.
- Ambiente de Operação: 0ºC ~ 40ºC, RH 35% ~ 85%.
- Ambiente de Armazenamento: -20ºC ~ 70ºC, RH 35% ~ 85%.
- Uso Interno.
- Alimentação: 110V, 220V ± 10% / 50Hz - 60Hz.
- Consumo: 55W (máximo).
- Segurança: Categoria II de Instalação (EN61010-1, IEC61326-1).
- Dimensões: 322(L) x 135(A) x 368(P)mm.
- Peso: Aprox. 7.5kg.

Eixo Vertical
- Sensibilidade: NORM: 5mV/ DIV ~ 5V /DIV (seqüência 1-2-5, 10 passos); x5MAG: 1mV/DIV ~ 1V/DIV (seqüência 1-2-5, 10 passos)
- Precisão: ± 3% para 5mV/DIV ~ 5V/DIV; ± 5% para 1mV/DIV ~ 2mV/DIV
- Sensibilidade Variável: Continuamente Ajustável até 1/2.5
- Largura de Banda: DC ~ 100MHz (-3dB) para 5mV/DIV ~ 5V/DIV; DC ~ 15MHz (-3dB) para 1mV/DIV ~ 2mV/DIV
- Tempo de Subida: Aprox. 5,8ns para 5mV ~ 5V/DIV; Aprox. 23ns para 1mV ~ 2mV/DIV; Aprox. 17,5ns para Banda de 20MHz
- Impedância de Entrada: 1M ± 2% // Aprox. 25pF
- Modo de Inversão: Inversão apenas do canal 2
- Overshoot: Máximo 5%
- Modos de Operação: CH1 (somente canal CH1); CH2 (somente canal CH2) DUAL - CHOP; DUAL - ALT; ADD (soma algébrica CH1 + CH2)
- Acoplamento de Entrada: AC, DC, GND
- Máxima Tensão de Entrada: 400V (DC + pico AC em 1kHz)

Trigger
- Fonte: INT, CH2, LINE, EXT
- Modos: AUTO, NORM, TV-V, TV-H
- Borda (Rampa): + / -
- Sensibilidade: 0.48DIV (EXT: 0.2V) DC ~ 10MHz; 2DIV (EXT: 0.5V) para 10MHz ~ 100MHz; 2DIV (EXT: 1.0Vpp) para Sinal de Sincronismo - TV
- Acoplamento: AC
- Sinal de Trigger Externo (EXT): Terminal de Entrada EXT INPUT
- Impedância de Entrada EXT INPUT: Aprox. 1 MOhms // 25pF
- Máxima Tensão Permitida na Entrada EXT INPUT: 400V (DC + pico AC) para freqüência maior ou igual a 1kHz

Eixo Horizontal
- Modos: A, B, B TRIG’D, X-Y, ALT
- Tempo de Varredura A: 0,05µs ~ 0,2s/DIV (seqüência 1-2-5, 21 faixas)
- Tempo de Varredura B: 0,05µs ~ 10µs/DIV (seqüência 1-2-5, 8 faixas)
- Ampliação da Varredura: x10MAG (5ns/DIV máximo)
- Precisão: ± 3% (±5% para x10MAG)
- Varredura Variável: 1/2.5 ou mais lento do que o valor indicado no painel
- Tempo de Hold Off: Continuamente variável duas vezes o tempo de Varredura
- Varredura B e Sistema de Retardo: Atraso contínuo e atraso gatilhado
- Tempo de Retardo: 0,2µs ~ 2s

Modo X-Y
- Eixo-X: CH1
- Eixo-Y: CH2 (sensibilidade idem ao Eixo Vertical)
- Largura de Banda do Eixo-X: DC~2MHz (-3dB)
- Erro de Fase: 3° ou menos a DC~100kHz

EIXO Z
- Sensibilidade: ±5Vpp (o traço torna-se mais intenso com sinais negativos na entrada)
- Resposta em Freqüência: DC ~ 2MHz
- Impedância de Entrada: Aprox. 40 kOhms
- Máxima Tensão Permitida na Entrada: 30V (DC+pico AC)

Tensão de Calibração
- Forma de Onda: 1kHz, Onda quadrada
- Tensão: 0.5Vpp ± 3%
- Duty Cycle: 48:52 (mínimo)

CRT
- Tipo: Retangular de 6 Polegadas com Reticulado Interno
- Divisões: 8 x 10DIV (1DIV=1cm)
- Potencial de Aceleração: Aprox. 12kV

Acessórios
- Manual de Instruções x 1
- Cabo de Alimentação x 1
- Par de Pontas de Prova (1:1 e 1:10) x 2

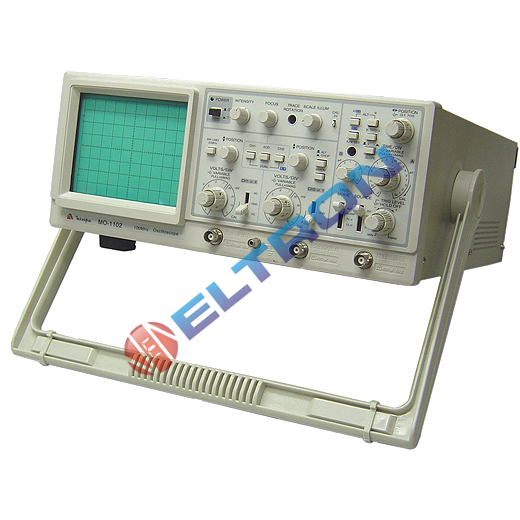

MO-1102
