Este instrumento pode ser usado na medida de sinais de Tensão DC e AC, pode efetuar medidas de corrente, freqüência, duty cycle, capacitância, testar diodos, continuidade de cabos e fios, além de medir resistência de componentes

Características técnicas

-Display: LCD 3 5/6 dígitos 6000 contagens (9999 para a Função Freqüência e 4000 para Capacitância ).
- Barra Gráfica Analógica de 61 segmentos
-Taxa de amostragem: Atualização de 2~ 3 vezes / segundo.
-Indicação de Sobrefaixa: OL.
-Indicação de Polaridade: Automática.
-Indicação de Bateria Fraca: O símbolo “ ” será mostrado quando a tensão da bateria cair abaixo da tensão de operação.
-Auto Power Off: Aprox. 15 minutos.
-Iluminação do display
- True RMS AC
-Data Hold
-Modos: Máximo , Minimo e Relativo
-Detector de Tensão sem contato (NCV)
-Interface: ótica (cabo de Comunicação ótico USB)
-Temperatura: Operação: 0°C a 40°C (32°F a 104°F)
-Temperatura Armazenamento: -10°C a 50°C (14°F a 122°F)
-Umidade Relativa: =75% @ 0°C a 31°C =50% @ 31°C a 40°C
-Altitude: Operação: 2000m.
-Alimentação: 1 x 9V (6F22 ou equivalente).
-Segurança/Conformidade: IEC61010 Sobretensão e Dupla Isolação : CAT III 600V ,CAT II 1000V.
-Dimensões: 180(A) x 87(L) x 47(P)mm.
-Peso: Aproximadamente 370g (incluindo bateria).
-Garantia: Válida por 12 (doze) meses a partir da data de aquisição.

TENSÃO DC

-Faixas: 600mV, 6V, 60V, 600V, 1000V
-Precisão: 600mV: ±(0,8%+3d) 6V ~ 600V: ±(0.8%+1d) 1000V: ±(1%+3d)
-Resolução: 0.1mV, 1mV,10mV, 0.1V, 1V
-Impedância de Entrada: 10MOhms (exceto para faixa de mV > 3000Mohm)
-Proteção de Sobrecarga: 1000V DC / 750V AC RMS

TENSÃO AC

-Faixas: : 600mV, 6V, 60V, 600V, 750V
-Precisão: 600mV ±(1,2%+5D)
6V ~ 600V ±(1.0%+3D)
750V ±(1.2%+5D)
-Resolução: 0.1mV, 1mV,10mV, 0.1V, 1V
-Resposta em Freqüência: 45 ~ 1KHz
-Impedância de Entrada: 10MOhms (exceto para faixa de mV > 3000Mohm)
-Proteção de Sobrecarga: 1000V DC / 750V AC RMS

CORRENTE DC

-Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 10A
-Precisão: 600µ ~ 600mA ±(1,0%+3D)
6 ~ 10A ±(1,2%+5D)
-Resolução: 0,1µ, 1µA, 10µA, 0.1mA, 1mA, 10mA
-Proteção de Sobrecarga: Para o Borne de mA (Fusível Ação Rápida 0.63A/250V) .
Para entrada de 10A (Fusível Ação Rápida 10A/250V).
Medida contínua < 10s e intervalo > 15min

CORRENTE AC

-Faixas: 600µA, 6000µA, 60mA, 600mA, 6A, 10A
Precisão: 600µ ~ 600mA ±(1,2%+5D)
6A ~ 10A ± (1,5%+5D)
-Resolução: 0,1µ, 1µA, 10µA, 0.1mA, 1mA, 10mA
-Resposta em Freqüência: 45Hz ~ 1KHz
-Proteção de Sobrecarga: Para o Borne de mA (Fusível Ação Rápida 0.63A/250V) .
Para entrada de 10A (Fusível Ação Rápida 10A/250V).
Medida contínua < 10s e intervalo > 15min

RESISTÊNCIA

-Faixas: 600Ohms ,6kOhms, 60kOhms, 600kOhms, 6MOhms, 60MOhms
-Precisão: 600Ohms: ±(1,2%+2d)
-6k ~ 600kOhms: ±(1,0%+2d)
-6MOhms: ±(1,2%+2d)
-60MOhms: ±(1,5%+2d)
-Resolução: 0.1Ohm, 1Ohm, 0.01kOhms, 0.1kOhms, 1kOhms, 0.01MOhms
-Proteção de Sobrecarga: 1000V DC /750 AC
TESTE DE CONTINUIDADE

-Faixa: Buzina
-Sinal sonoro : É emitido quando for menor que aproximadamente 40 Ohms
-Proteção de Sobrecarga: 1000V DC /750V AC RMS

DIODO

-Faixa: Diodo
-Tensão de Circuito Aberto: 2,8V DC
-Proteção de Sobrecarga:1000V DC /750V AC

CAPACITÂNCIA

-Faixas: 40nF, 400nF, 4µF, 40µF, 400µF e 4000µF
-Precisão: 40nF ± (1.20%+2D)
400nF ~ 40µF ±(1.0%+2D)
400µF ±(1.2%+2D)
4000µF ±(1.5%+5D)
-Resolução: 0.01nF, 0.1nF, 0.001µF, 0.01µF, 0.1µF e 1µF
-Proteção de Sobrecarga: 1000V DC / 750V AC

DETECÇÃO DE TENSÃO SEM CONTATO NCV

- Faixa :NCV
- Sinal Sonoro é emitido quando houver tensão de 90V a 220V

FREQUÊNCIA / DUTY CYCLE

-Faixa: 10Hz a 10Mhz
Precisão Frequência: ± (0,1% leit+4d)
Resolução:0.01Hz
Faixa Duty Cycle: 0.1% ~ 99.9%
-Precisão: ±(1,0%+5D)
-Amplitude de Entrada : Em 10Hz~10Mhz: 200mV = a = 30 Vrms
Resposta de Frequência: =400Hz
-Proteção de Sobrecarga: 1000V DC /750V AC

INTERFACE

- Cabo de Conexão: USB
-Acoplamento: Ótico

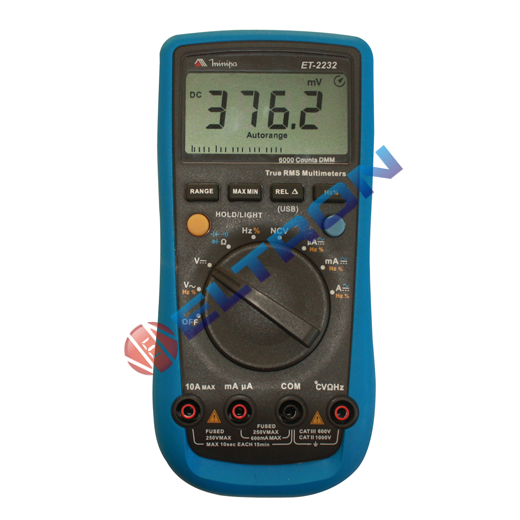

ET-2232
