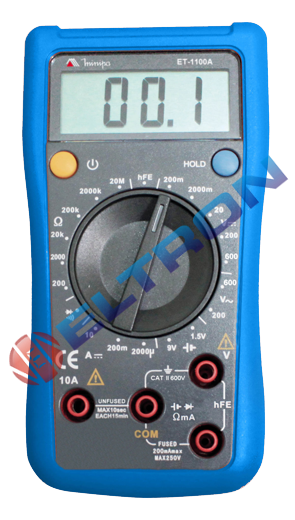

Multímetro de baixo custo e dimensões reduzidas com diversos recursos para aplicações em ambientes monofásicos, bancadas, hobby. Faz medições de tensão DC e AC, corrente DC, resistência, teste de continuidade, diodo, transistor, bateria e a função Data Hold, que congela a leitura no display.

• Display: 3 ½ Dígitos.
• Velocidade de Medida: 3 vezes/seg.
• Indicação de Polaridade: Automática, negativa indicada “ - ”.
• Indicação de Sobrefaixa: “1” é mostrado.
• Indicação de Bateria Fraca: O símbolo “ ” será mostrado.
• Data Hold.
• Temperatura de Operação: 0°C a 40°C, RH < 75%.
• Temperatura de Armazenamento: -10°C a 50°C,
• Umidade Relativa: 0ºC a 30ºC <75% 30ºC a 40ºC <50%
• Altitude de Operação: 2000m.
• Alimentação: Uma bateria 9V (NEDA 1604 ou 6F22 ou 006P).
• Conformidade: EN61010-1, CAT II 600V e dupla isolação.
• Dimensões: 137(A) x 72(L) x 35(P)mm.
• Peso: Aprox. 200g (incluindo bateria).
• Garantia: Válida por 12 (doze) meses a partir da data de aquisição.

SEGURANÇA

Este instrumento está de acordo com a Categoria
CAT II 600V de Sobretensão.
Como determinado pela norma de segurança
NR-10, utilize sempre equipamentos de proteção
individual.

GERAL

A precisão é dada como ±(% da leitura + número de dígitos menos significativos) para 23°C±5°C e umidade
relativa até 75%. Especificação válida para 10% a 100% da faixa de medida. Ciclo de calibração
recomendado de 1 ano.

TENSÃO DC

• Faixa: 200mV, 2V, 20V, 200V, 600V
• Precisão: 200mV ~ 200V ± (0,5%+2D) 600V ± (0.8%+2D)
• Resolução: 0,1mV, 0,001V, 0,01V, 0,1V, 1V
• Impedância de Entrada: 10MW
• Proteção de Sobrecarga: 600V DC

TENSÃO AC

• Faixa: 200V, 600V
• Precisão: ± (1,2%+3D)
• Resolução: 0,1V, 1V
• Impedância de Entrada: 4,5M?
• Resposta em Freqüência: 40Hz a 400Hz
• Sensibilidade: Valor eficaz para uma onda senoidal (RMS)
• Proteção de Sobrecarga: 600V AC ET-1100A Pg. 2/2

CORRENTE DC

• Faixa: 2000µA, 20mA, 200mA, 10A
• Precisão: 2000µA ~ 20mA ± (1,0%+2D) 200mA ± (1,2%+2D) 10A ± (2,0%+5D)
• Resolução: 1µA, 100µA, 10mA
• Proteção de Sobrecarga: Fusível de 1A / 250V na Entrada mA;
Faixa de 10A medida contínua <10seg e intervalo não menor que 15min.
Especificações sujeitas a alterações sem prévio aviso. Figuras meramente ilustrativas.

TESTE DE TRANSISTOR

• Faixa: 0 a 1000
• Tipo: NPN / PNP
• Corrente de Base: Aprox. 10µA DC
• Tensão Vce: 2,3V DC

TESTE DE DIODO

• Faixa: Diodo
• Tensão de Teste: 3V DC (máximo)

TESTE DE CONTINUIDADE

• Faixa: Buzina
• Descrição: A buzina toca se a resistência for menor que aprox. 10W

RESISTÊNCIA

• Faixas:200W, 2kW, 20kW, 200kW, 2000kW, 20MW
• Precisão: 200W ~ 2000kW ± (0,8%+5D) 20MW ± (1,0%+5D)
• Resolução: 0,1W, 1W, 0,01kW, 0,1kW, 1kW,0,01MW
• Proteção de Sobrecarga: 250V DC / AC

TESTE DE BATERIA

• Faixa: 1,5V, 9V.
• Precisão: ±(1% Leit.+2D)
• Resolução: 1mV, 10mV
• Proteção de Sobrecarga: 250V DC / AC.
• Faixa de 1,5V: carga resistiva de aprox. 15O.
Faixa de 9V: carga resistiva de aprox. 1kO.

ACESSÓRIOS

1. Manual de Instruções
2. Pontas de prova (par)
3. Bateria (instalada)
4. Holster

OPCIONAIS/REPOSIÇÃO

Entre em contato conosco para obter peças de
substituição, e acessórios opcionais para seu instrumento de medição.
Utilize sempre acessórios originais Minipa.
1. Ponta de prova MTL-01
2. Ponta de prova MTL-22
3. Ponta de prova MTL-23
4. Garra de Corrente 265
5. Certificado de Calibração

ET-1100A
