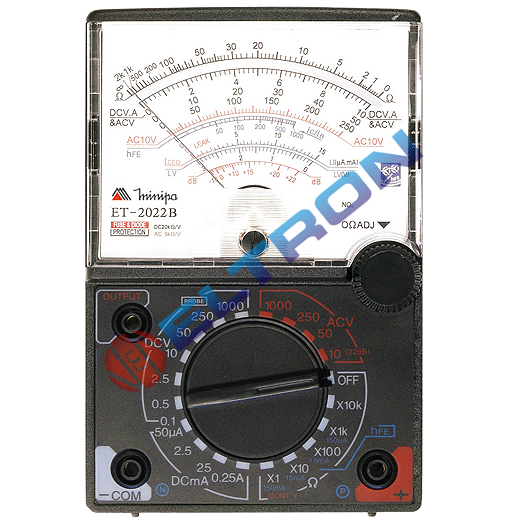

Multímetro Analógico ET2022B

• Mostrador: Analógico
• Suspensão do Galvanômetro: Tipo Mancal
• Ambiente de Operação: 0°C a 40°C, RH < 80%
• Ambiente de Armazenamento: -10°C a 60°C, RH < 75%
• Alimentação: Uma bateria de 9V e 2 baterias 1.5V
• Dimensões: 148(A) x 100(L) x 35(P)mm
• Peso: Aprox. 280g
• Garantia: 06(seis) meses a partir da data de aquisição.

APLICAÇÕES
Multímetro voltado para aqueles que não abrem
mão da velocidade de resposta e do consumo
de bateria em medições de tensão ou corrente.
Mede tensão AC e DC, corrente DC, resistência,
decibel, teste de fuga de transistores e Iceo.
SEGURANÇA
Como determinado pela a norma de segurança
NR-10, utilize sempre equipamentos de proteção
individual.
GERAL
A precisão é especificada como porcentagem do fundo de escala (±% fs) ou do arco de escala, para temperatura
23°C±5°C e umidade relativa < 75%.
Ciclo de calibração recomendado de 1 ano.
ET-2022B Pg 2/2
DECIBEL
• Faixas: -10dB ~ 62dB (utilizado para todas as faixas de ACV)
• Precisão: ± 5.0% fs
• Sensibilidade: 9kO / V
TESTE DE TRANSISTOR (Iceo)
• Faixas: 0 ~ 150uA (x1k)
0 ~ 1.5mA (x10)
0 ~ 15mA (x1)
ACESSÓRIOS
1. Manual de Instruções
2. Pontas de prova (1 par)
3. Bateria 9V
4. Bateria 1.5V (2 peças)
Especificações sujeitas a alterações sem prévio aviso. Figuras meramente ilustrativas.
ACESSÓRIOS OPCIONAIS/REPOSIÇÃO
Entre em contato conosco para obter peças de
substituição, e acessórios opcionais para seu instrumento
de medição.
Utilize sempre acessórios originais Minipa.
1. Ponta de prova MTL-03, MTL-22, MTL-23,
MTL-37
2.Certificado de Calibração
TENSÃO AC
• Faixas: 10V, 50V, 250V, 1000V
• Precisão: ± 5.0% fs
• Sensibilidade: 9kO / V
RESISTÊNCIA
• Faixas: x1, x10, x1k, x10k
• Precisão: ± 4.0% arco de escala
• Leitura Mínima: 0.2O, 2O, 200O, 2kO
• Leitura de Meio de Escala: 20O, 200O, 20kO, 200kO
• Leitura Máxima: 2kO, 20kO , 2MO, 20MO
TENSÃO DC
• Faixas: 0.1V, 0.5V, 2.5V, 10V, 50V, 250V, 1000V
• Precisão: ± 4.0% fs (faixa de 0.1V não é especificado)
• Sensibilidade: 20kO / V
CORRENTE DC
• Faixas: 50µA, 2.5mA, 25mA, 250mA (50µA na posição 0.1V DC)
• Precisão: ± 4.0% fs (faixa de 50µA não é especificado)
• Queda de Tensão: 250mV
TESTE DE TRANSISTOR (hFE)
• Faixa: 0 ~ 1000
• Tipo: NPN / PNP

ET-2022B
