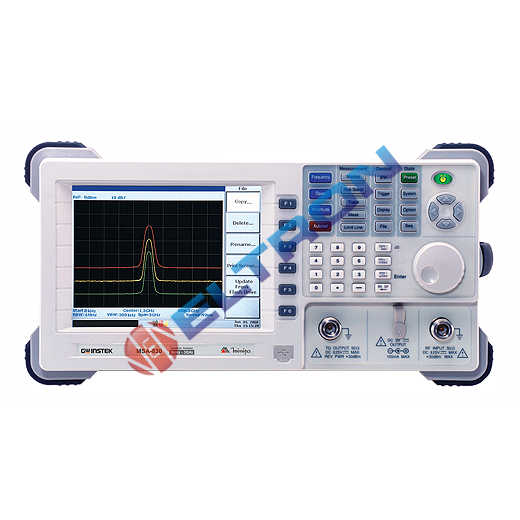

Este analisador de espectro permite a detecção de componentes espectrais de sinais elétricos repetitivos na faixa de freqüência de 9kHz até 3GHz. Em contraste a um osciloscópio onde a amplitude é exibida no domínio do tempo, o analisador de espectro exibe a amplitude no domínio de freqüência. Os componentes individuais do espectro de um sinal são mostrados no analisador de espectro.

Características técnicas: • Faixa de Freqüência de Medição: 9kHz ~ 3GHz
• Display de LCD colorido TFT 6,4”, resolução 640x480
• Baixo ruído de fundo: (-117dBm à 1GHz, 3k RBW)
• Sequência de funções programáveis
• Medição do ruído de fase
• Função autoset
• 5 marcadores com marcador delta e função de pico
• 3 traços
• Medidas de potência: ACPR, OCBW, N-dB, Instabilidade de fase
• Teste de aprovação / falha com edição de linha de limite
• Divisão de janelas com ajuste de separação
• Sequência de programção (macro definida pelo usuário)
• Memória Interna: 10 traços, 10 informações de ajuste, 10 linhas de limite, 5 correções, 10 sequ­ências
• Marcadores: 10 marcadores de pico, 5 pares normais de marcadores delta; Funções: delta, pico, marcador de faixa.
• Detector de traço: 3 traços para pico: Retenção Máxima, congelamento, cálculo de média e traço
• Medidas de potência: ACPR, OCBW, canal de potência, N-dB, instabilidade de fase.
• Ajuste automático da medição para a observação
• Teste automatizado de macros definidas pelo usuário, sem qualquer controle remoto
• USB Host para conexão de dispositivos de armazena­mento
• Bateria de multiplos modos de operação AC/DC
• USB slave/RS232/ para conexão com computador e controle remoto
• VGA Saída de imagem
• Referência do sinal de entrada / saída para a sincroni­zação
• Entrada de trigger externo
• Velocidade de leitura: 50ms à 25.6s
• Alimentação: AC 100 ~ 240V, 50/60Hz
• Dimensões: 330(A) x 170(L) x 340(D) mm
• Peso: aprox. 6kg
ENTRADA • Nível máximo de entrada: +10dBm, ± 25V DC (atenuação de 0dB), +20dBm (atenuação de 40dB)
• Atenuação de Entrada: 0dB ~ 40dB em passos de 10dB
• Impedância de Entrada: 50O
• Conector: Tipo SMB fêmea
VIDEO • Largura de banda do video: 10Hz ~ 1MHz em passos de 1-3
FREQUÊNCIA • Faixa de Freqüência: 9kHz ~ 3GHz
• Largura de banda: 3kHz, 30kHz, 300kHz, 4MHz
• Precisão da largura de varredura da freqüência (Span): ±15%
• Taxa de envelhecimento:± 10ppm, 0-50ºC, 5ppm/ ano
• Taxa de span: 2kHz ~ 3GHz em passos de 1-2-5, full span, zero span
• Ruido de fase: -80dBc/Hz @ 1GHz , 20kHz offset típico
• Tempo de varredura: 50ms ~ 25.6s
FAIXAS DINÂMICAS • Ruído de fundo médio:
-135dBm/Hz, 1MHz ~ 15MHz , nível de referência >-30dBm
-152 ±1dBm/Hz, 15MHz ~ 600MHz, nível de referência @-50dBm
-149 ±1dBm/Hz, 600MHz ~ 2.3GHz, nível de referência @-50dBm
-147 ±1dBm/Hz, 2.3GHz ~ 3GHz
• Terceiro Inter-Modulador: <-70dBc @ -40dBm entrada, nivel de referência @ -30dBm
• Distorção harmônica: <-60dBc entrada de RF< -40dBm, referência @-30dBm
• Sem harmônico spurias: <-110dBm @ 3kHz
AMPLITUDE • Faixas de medida:
-103dBm ~ +20dBm, 1MHz~15MHz , nível de referência >-30dBm
-120 ±1dBm~+20dBm, 15MHz~600MHz, nível de referência @-50dBm
-117 ±-1d Bm~+20dBm, 600MHz~2,3GHz, nível de referência @-50dBm
-115 ±1dBm~+20dBm, 2,3GHz~3GHz
• Proteção de sobrecarga: +30dBm, 25VDC
• Faixa de referência: -110dBm ~+20dBm
• Precisão: ±1dB @ 100MHz
• Frequência de nivelamento: ±1dB
• Faixa de linearidade do display: ±1dB à no máximo 70dB
CONECTORES • Entrada RF: Tipo N fêmea, 50Wnominal; Entrada VSWR: <2:1 @ 0dBm Referência
• Referência extera: Tipo BNC fêmea
• Entrada de clock: 1M, 1,544M, 2,048M, 5M, 10M, 10,24M, 13M, 15,36M, 15,4M, 19,2M
• Entrada de trigger externo: Tipo BNC fêmea, aceita sinal +5V TTL
• Saída de referência de clock: Tipo BNC fêmea, 10MHz
• Entrada DC: Conector de 5,5mm 12V
• RS-232C: Sub-D 9 pinos fêmea
• Conector USB: Painel frontal; tipo A receptor; Painel traseiro; tipo B mini receptor
• Terminal de saída de tensão: Tipo SMB macho, saídas +9V/100mA máximo.

MSA-830
