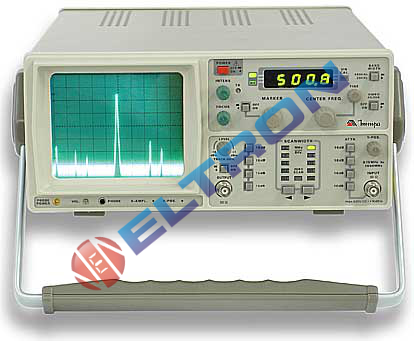

Instrumento digital de bancada, faixa de freqüência medida de 150kHz a 1050MHz, gerador de tracking incorporado, resolução da largura de banda de 400kHz e 20kHz, freqüência de span de zero e 100kHz a 100MHz/DIV, faixa do nível de entrada de -100dBm a +13dBm, impedância de entrada de 50 Ohms, demodulador FM e AM e marcador (cursor) para medida de freqüência.

- Faixa de Freqüência de Medição: 150kHz ~ 1050MHz.
- CRT de 6" e reticulado de 8 x 10 divisões.
- Rotação do Traço ajustável no painel frontal.
- Display de 4 ½ dígitos (Resolução de 100kHz).
- Estabilidade de Freqüência: Melhor que 150kHz/hora.
- Faixa de Nível de Referência: -27dBm ~ +13dBm em passos de 10dB.
- Faixa de Nível de Entrada: -100dBm ~ +13dBm.
- Impedância de Entrada: 50 Ohms.
- Demodulador: AM e FM.
- Função Marcador (Cursor).
- Conector: BNC fêmea.
- Resistência de Carga: > 8 Ohms.
- Atenuação de Entrada: 0dB ~ 40dB em 4 passos de 10dB.
- Temperatura de Operação: 10ºC ~ 40ºC, RH < 80%.
- Temperatura de Armazenamento: -40ºC ~ 70ºC, RH < 80%.
- Uso Interno.
- Altitude: < 2200m.
- Alimentação: 115V / 230V AC ± 10%, 50Hz / 60Hz.
- Consumo: Aprox. 20W.
- Segurança: EN61010 (IEC-1010-1) Categoria de Instalação II.
- Dimensões: 380(L) x 285(A) x 125(P)mm.
- Peso: Aprox. 7kg.

Freqüência
- Faixa de Freqüência: 150kHz ~ 1050MHz
- Resolução: 400kHz, 20kHz (largura de banda da FI)
- Display de Freqüência: 4½ dígitos
- Resolução do Display de Freqüência Central: ±100kHz
- Precisão do Marcador: ± (0.1% Span + 100kHz)
- Estabilidade de Freqüência: Melhor que 150kHz/hora
- Largura de Varredura de Freqüência (Scan): 100kHz/DIV ~ 100MHz/DIV em passos 1-2-5 e 0Hz/DIV (Zero Scan)
- Precisão da Largura de Varredura de Freqüência (Scan): ±10%

Amplitude
- Faixa do Nível de Referência: -27dBm ~ +13dBm (em passos 10dB)
- Precisão do Nível de Referência: ±2dB
- Faixa de Amplitude: -100dBm ~ +13dBm
- Faixa do Mostrador da Tela: 80dB (10dB/Div)
- Nível de Ruído: -99dBm para BW de 20kHz
- Distorção: < -55dBc: de segunda e terceira harmônicas; intermodulação de terceira ordem: -70dBc (dois sinais > 3MHz de distância)
- Sensibilidade: Melhor que -90dBm
- Fidelidade de Escala Logarítmica: ± 2dB (sem atenuador); Ref: 250MHz

Entrada
- Nível de Entrada Máximo: +10dBm, ±25V DC (atenuação de 0dB), +20dBm (atenuação de 40dB)
- Atenuação de Entrada: 0dB ~ 40dB em passos de 10dB
- Impedância de Entrada: 50 Ohms nominal
- Conector: Tipo N fêmea

Filtro de Vídeo
- Freqüência: 4kHz
- Taxa de Varredura: 43Hz

Gerador de Tracking
- Freqüência de Saída: 0.15MHz ~ 1050MHz
- Atenuador de Saída: 0 ~ 40dB (4 passos de 10dB)
- Precisão do Atenuador de Saída: ±1dB
- Resposta em Freqüência: ±1.5dB
- Impedância de Saída: 50 Ohms (BNC)
- Interferência de RF: < 20dBc
- Faixa do Nível de Saída: -50dBm ~ +1dBm (em passos de 10dB e variável)

Acessórios
- Manual de Instruções
- Cabo de Alimentação
- Cabo de Conexão BNC - BNC
- Ponta de Prova com Conector BNC
- Antena Receptora

Opcionais
- Sensor de Campo Magnético AZ530-M
- Sensor de Campo Elétrico AZ530-E
- Sensor de RF de Alta Impedância AZ530-H

MSA-710
