- Display: TFT Retro-Iluminado Touch Screen. 1/4’ VGA (320 x 240), Contraste variável
- Visualização em tempo real
- Período de Integração: 1, 2, 5, 10, 30s, 1, 2, 5, 10, 15, 30, 60min
- Aplicação: Sistema Monofásico e Trifásico (3 Fios ou 4 Fios).
- Medidas: Tensão, Corrente, Corrente de partida, Potência Ativa, Aparente e Reativa, Energia ativa, Energia Reativa. Fator de Potência, Harmônicas 49°, Flicker, Eventos Quedas / Sobretensão / Interrupção.
- Forma de Apresentação: Numérica, Forma de Onda, Espectro de Harmônicas, Potência, Diagrama de Vetores, Eventos(Dip e Swell ), Flicker, Qualidade da Energia (Visualização rápida conforme norma EN 50160).
- Transientes rápidos de tensão (surtos) com resolução de 5us
- Transformador de Corrente: Configurável para Garra Normal ou Flexível..
- Memória: 15MBytes : Expansível por Conpact Flash e Pen Drive
- Interface USB (Host e Client)
-Idiomas selecionáveis: Português, Inglês, Espanhol, Italiano, Alemão
- Deligamento automático (Após 5 minutos sem o adaptador externo)
- Ambiente de Operação: 0 ~ 40°C , RH < 80% sem condensação.
- Ambiente de Armazenamento: -10 ~ 60°C , RH < 95%.
- Alimentação: Bateria recarregável Li-NO 3,7V, autonomia >3 horas
- Duração da Bateria: >24 horas > 12 horas com iluminação.
- Fonte de Alimentação Externa: Adaptador AC/DC 100~240V AC/ 50~60Hz- 5VDC, 1.5A
- Grau de Poluição: 2.
- Segurança: EN61010-1 - CAT IV 600V.
- Proteção : IP 50
- EMC: Este instrumento foi testado pela EN61326-1:1997 Classe A.
- Dimensões: 235(A) x 165(L) x 75(P)mm.
- Peso: Aprox. 1.0kg.(Incluindo bateria)
-Garantia: 24 meses a partir da data de aquisição
Tensão True-RMS AC+DC Fase-Neutro/ Fase-Terra – Fase única/ Sistema trifásico
- Faixas: 0~600V
- Precisão: ± (0.5%+2Díg)
- Resolução: 0.1V
- Impedância de Entrada:10 MOhms
-Valores de Tensão <2,0V são considerados como zero pelo instrumento
- O instrumento pode ser conectado com TP externo com relação selecionável de 1:3000
Tensão True-RMS AC+DC Fase- Fase/ Sistema trifásico
- Faixas: 0~1000V
- Precisão: ± (0.5%+2Díg)
- Resolução: 0.1V
- Impedância de Entrada:10 MOhms
-Valores de Tensão <2,0V são considerados como zero pelo instrumento
- O instrumento pode ser conectado com TP externo com relação selecionável de 1:3000
Anomalias de tensão Fase-Neutro- Fase única/ Sistema trifásico 4 fios
- Faixas: 0~600V
- Precisão: ± (1.0%+2Díg)
- Resolução: 0.2V
-Precisão do tempo (50Hz): ±10ms
-Resolução do tempo (50Hz): 10ms
- Impedância de Entrada:10 MOhms
-Valores de Tensão <2,0V são considerados como zero pelo instrumento
- O instrumento pode ser conectado com TP externo com relação selecionável de 1:3000
- Limiar selecionável entre ± 1% a ±30%
Anomalias de tensão Fase- Fase / Sistema trifásico 3 fios
- Faixas: 0~1000V
- Precisão: ± (1.0%+2Díg)
- Resolução: 0.2V
-Precisão do tempo (50Hz): ±10ms
-Resolução do tempo (50Hz): 10ms
- Impedância de Entrada:10 MOhms
-Valores de Tensão <2,0V são considerados como zero pelo instrumento
- O instrumento pode ser conectado com TP externo com relação selecionável de 1:3000
- Limiar selecionável entre ± 1% a ±30%
Corrente True-RMS AC (Com garra transdutora padrão STD)
- Faixas: 0,0~1000mV
- Precisão: ± (0.5%+0.06 F.S.)
- Resolução: 0.1mV
- Impedância de Entrada: 510KOhms
-Proteção de sobrecarga: 5V
-Máximo fator de crista = 3
-Valores de corrente <0.1% F.S. são consideradas como zero pelo instrumento
OBS: Relação de transformação máxima mV/A é selecionável pelo usuário até 3000A
Corrente True-RMS AC (Com garra transdutora Flex- Faixa 300A)
- Faixas: 0,0~49,9A /50,0~300A
- Precisão: 0,0 ~49,9A ±(0.5%+0.24 F.S.)
50,0 ~300,0A ±(0.5%+0.06 F.S.)
- Resolução: 0.1A
- Impedância de Entrada: 510KOhms
-Proteção de sobrecarga: 5V
-Máximo fator de crista = 3
-Valores de corrente <1A são consideradas como zero pelo instrumento
OBS:Medidas realizadas com garra flexível HTFLEX 33
Corrente True-RMS AC (Com garra transdutora Flex- Faixa 3000A)
- Faixas: 0~3000A
- Precisão: ±(0.5%+0.06 F.S.)
- Resolução: 0.1A
- Impedância de Entrada: 510KOhms
-Proteção de sobrecarga: 5V
-Máximo fator de crista = 3
-Valores de corrente <5A são consideradas como zero pelo instrumento
OBS:Medidas realizadas com garra flexível HTFLEX 33
Corrente de Partida (Inrush)
- Faixas: De acordo com o tipo de garra
- Precisão: ±(1.0%+0.4 F.S.)
- Resolução: De acordo com o tipo de garra
-Precisão do tempo (50Hz): ±10ms
-Resolução do tempo (50Hz): 10ms
-Máximo fator de crista = 3
-Número máximo de eventos registrados
Corrente DC
- Faixas: 1000A
- Precisão: ±(1.0%+0.5A)
- Necessário garra opcional: HT-98u
Potência Ativa (W) / Reativa (Var) / Aparente (VA)- Fase única / Sistema trifásico
- Faixas: 0 ~9.999k/ 0~99,99K/ 0~999,9K / 0~9,999M
- Precisão: ± (1.0%+ 6Díg)
- Resolução: 0.1~0,001K/ 0.001K ~0,01K/ 0,01K~0,1K/ 0,1K~0,001M
-Para garra STD
- Cos >0.5
-Tensão de referência para medição de potência> 60V
Energia Ativa (Wh) / Reativa (Varh) / Aparente (VAh)- Fase única / Sistema trifásico
- Faixas: 0 ~9.999k/ 0~99,99K/ 0~999,9K / 0~9,999M
- Precisão: ± (1.0%+ 6Díg)
- Resolução: 0.1~0,001K/ 0.001K ~0,01K/ 0,01K~0,1K/ 0,1K~0,001M
-Para garra STD
- Cos >0.5
-Tensão de referência para medição de potência> 60V
Harmônica Tensão / Corrente
- Faixas: 0.20 ~0.50 / 0.50~0.80 / 0.80~1.00
- Precisão: ± (5.0%+ 5 Díg)
- Resolução: 0.1V/ 0.1A
Frequência
- Faixas: 42,5Hz ~ 69,0Hz
- Precisão: ± (0.2%+ 1Díg)
- Resolução: 0.1Hz
Flicker Fase única/ Sistema trifásico
- Parâmetro: Pst1, Pst e Plt (Instantâneo, Curto e Longa duração)
- Faixas: 0.0 ~10.0
- De acordo com a EN50160
- Resolução: 0.1
Interface/ Software
- Cabo de conexão: USB
- Compatibilidade: Windows 2000, Service Pack 4, XP, Service Pack 2, Vista, Win7
-Idioma: Inglês
-Funções disponíveis: tabela de registro, cursores, gráfico de registro, mínimo
Máximo e média de registro
-Arquivos: *xls, *pdf
Acessórios
- Bolsa para Transporte
-Alça para transporte
-Bateria recarregável Li-ION 3.7V (Instalada)
-Adaptador externo AC/DC
-Conjunto de 5 pontas de prova com garra jacaré
-Garra de corrente HTFLEX33D para 4 correntes
-Manual do usuário em CD Rom
-Cabo USB e CD Rom com Software
-Caneta para Touch Screen
-Guia rápido de uso
-Manual de uso para garra HTFLEX33D

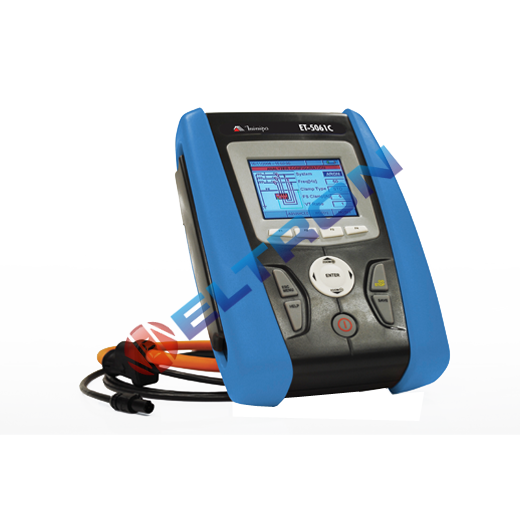

ET-5061C
